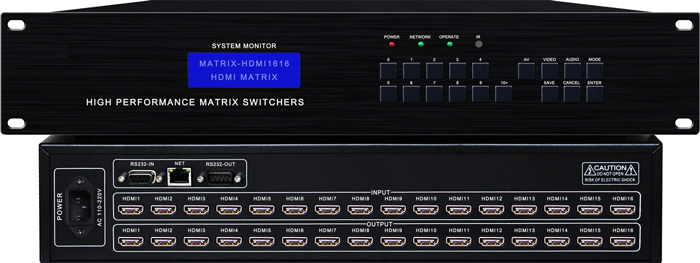

16路 HDMI矩阵切换器

产品简介

      HDMI矩阵16进16出是专门为为计算机高分辨率HDMI数字图像音频信号的传输切换而设计的高性能宽带智能矩阵开关设备，可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。

特性及规格

高视频分辨率:1920x1080@75Hz；DDC2B；

16路HDMI视频输入，16路HDMI输出，完全交叉切换；

支持高清1080P、支持3D、支持4K；

长线输入自动均衡——确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗；

在理想的环境下，标准线缆支持输入距离达到25米，输出距离达到40米；带放大器的线缆支持输入距离达到50米，输出距离达到80米。

支持蓝光DVD24/50/60fs/HD-DVD/xvYCC。

支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD。

支持HDMI 1.3a、HDCP 1.3、HDCP 1.4、以及DVI 1.0协议。支持高色深，以及高达6.5Gbps速率；

HDCP兼容——确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用；

全贴片SMD工艺，特有ESD静电保护功能；

本产品带有断电现现场切换记忆保护；

具有2路RS-232通讯接口；支持RS-232转RS-485通信接口；

16路全解密HDCP，可以通过所有格式的HDMI信号；

可以同时支持16路蓝光播放器的HDMI信号输入；

自动读取保存EDID，适合所有品牌的显示设备；

支持高清分辨1024*768---2048*1600，支持1080P，支持3D；

高亮蓝光液晶显示屏，铝拉丝面板材质；

宽幅电源110-240V，双串口设置，配置一个网口；

支持高清1080P、支持3D、支持4K；

接口：HDMI-D母接口；

内置8组场景存储功能，可以在设备上保存32种常用模式或特定模式，当使用的时候即可直接调用；

兼容市场所有同类产品的代码和指令；

矩阵面板采用欧姆龙按键，经久耐用，灵敏度高，触感舒适；

人性的电脑软件界面，可控制矩阵常规切换、分配、情景存储和调用、轮询、账户设置等功能；

兼容市面上所有的中控系统，增加了输入输出通道指令，使编程更加高效、更加简单、更加灵活；



HDMI矩阵切换器16进16出的控制方式：

1. 按键控制：设备前面板上的按键可以操控矩阵的所有动作；

2. 遥控控制：设备标配一个遥控器，使用遥控器操控矩阵的所有动作；

3. RS-232/485控制：通过RS-232/485使矩阵和电脑连通，在电脑上安装睿讯的矩阵专用管理软件就可以完全操控矩阵的所有动作；

4. 拼接软件控制：在大屏拼接系统中，可以通过大屏的拼接软件操控矩阵的所有动作。

5. 触摸屏控制：触摸屏通过WIFI方式跟矩阵传输数据和指令，进而操控矩阵的所有动作；（选配）

6. 中控控制：矩阵设备兼容其他厂家的代码和指令，使用中央控制器来操控矩阵所以动作；(可以选配)



HDMI矩阵16进16出的技术参数：

1. 协议：支持HDCP1.3协议，支持HDMI1.3协议，支持HDMI1.4协议，兼容DVI1.0协议；

2. 接口带宽:6.75Gbps,全数字；

3. 切换速度：50 ns(最长时间)；

4. 接口：HDMI-D母接口；

5. 串行控制接口：RS-232接口；

6. 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位；

7. 串行控制口结构：2 = TX, 3 = RX, 5 = GND；

8. 控制程序：REMM；

HDMI矩阵16进16出的规格：

1. 电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源；

2. 温度：储存、使用温度: -20°~ +70°C；

3. 湿度：储存、使用湿度:10% ~ 90%；

4. 功率：20w；

5. 机箱尺寸(mm)：483mm（长）x 280mm（宽） x68mm（高）；

6. 产品重量：6.0kg；

7. 平均故障间隔时间MTBF：88000 小时；
