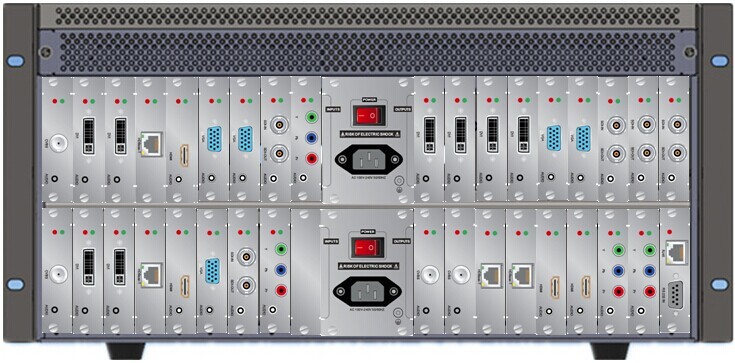

产品简介
MAX系列混合矩阵板卡，输入输出支持DVI、VGA、CVBS、HDMI、YPBPR、SDI、HDBase-T、光纤
及3.5mm音频耳机孔等接口，无需任何转接头或者转接线材。

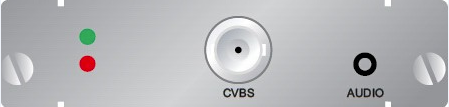

CVBS接口
兼容NTSC3.58、NTSC4.42、PAL和SECAM视频信号 BNC母头 支持3.5MM接口音频输入，支持工
作状态信号灯指示，支持字符叠加标注功能，自动检测无信号输入状态提示
支持分辨率：480i，576i

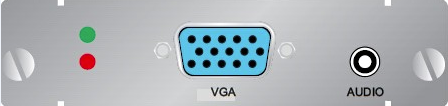

VGA接口
支持RGBHV，RGBS，RGsB，RsGsBs多种格式D-Sub 15针母头，支持3.5MM接口音频输入，支持
工作状态信号灯指示，支持字符叠加标注功能，自动检测无信号输入状态提示
分辨率：1024x768@60hz~1920x1200@60Hz

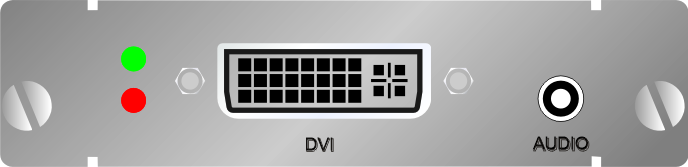

DVI接口
DVI1.0协议，HDCP1.3协议，兼容HDMI1.3标准DVI-I  24+5针母头 支持3.5MM接口音频输入，支持
工作状态信号灯指示，支持字符叠加标注功能，自动检测无信号输入状态提示
分辨率：1024x768@60hz~1920x1200@60Hz

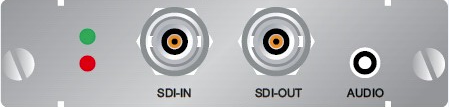

SDI接口
SMPTE424M、SMPTE292M、和SMPTE259M标准 BNC*2母头,双路备份输出 支持3.5MM接口音频
输出，支持工作状态信号灯指示状态，支持无缝瞬切，支持修改输出分辨率，支持拼接功能。
支持SD-SDI、HD-SDI、3G-SDI标准支持1080p高清视频

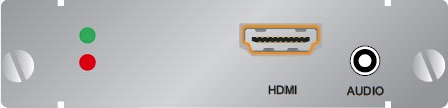

HDMI接口
HDMI1.3协议，HDCP1.3协议，兼容DVI1.0标准 HDMI Type A接口（母头） 支持3.5MM接口音频
环出，嵌入式音频输入，支持工作状态信号灯指示，支持字符叠加标注功能，自动检测无信号
输入状态提示   分辨率：1024x768@60hz~1920x1200@60Hz

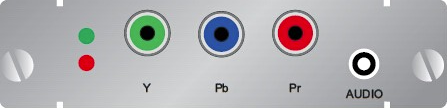

YPbPr接口
格式：EIA-770.2a标准 RCA X3标准端子接口；支持3.5MM接口音频输入，支持工作状态信号灯指示，
支持字符叠加标注功能，自动检测无信号输入状态提示
分辨率：480i，576i，480p，576p，720p，1080i，1080p

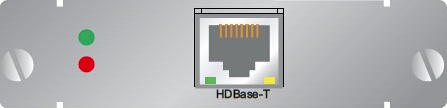

HDBaseT接口
支持HDBaseT1.0协议，HDCP协议；传输距离100M RJ45母头，支持3.5MM接口音频环出，
嵌入式音频输入，支持工作状态信号灯指示，支持字符叠加标注功能，自动检测无信号输入状态提示
分辨率：1024x768@60hz~1920x1200@60Hz



Fibet接口
HDMI1.3协议，HDCP1.3协议，兼容DVI1.0标准；传输距离多模300M，单模2KM LC单芯光纤接头
支持3.5MM接口音频环出，嵌入式音频输入，支持工作状态信号灯指示，支持字符叠加标注功能，
自动检测无信号输入状态提示。分辨率：1024x768@60hz~1920x1200@60Hz



产品特性

Ø   全部输入输出板卡均采用最先进的高速连接器，接口稳定，传输带宽高达12.8Gb/s；
Ø   所有输入输出板卡均带3.5mm音频接口，音频随图像“0”秒切换，、SDI，HDMI，HD-baseT输入
      板卡可通过拨码开关选择音频加嵌解嵌；
Ø   支持输入信号源统一管理，可对每一路不同的输入信号做字符叠加功能，可任意设置字体颜色及位置，
      使字符在全屏范围内任意移动，字符随信号的消失自动消失；
Ø   输出板卡可任意可调20多种分辨率，可以根据实际现场显示终端需求，自定义修改输出分辨率；
Ø   支持输入输出信号自检测功能，可时时检测当前设备的工作状态，可通过绿色信号指示灯快速判断输
      入信号源状态。
