高清混合矩阵板卡

产品简介

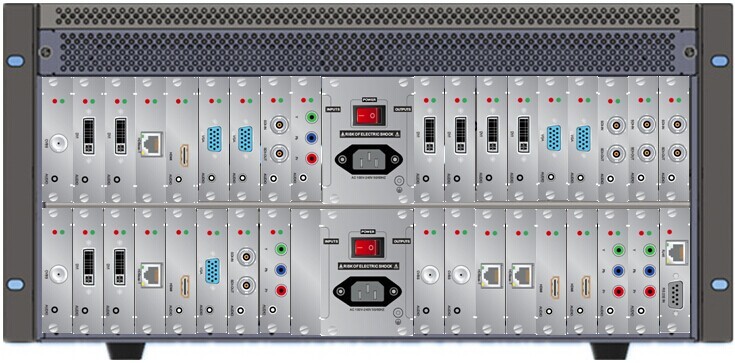

MAX系列混合矩阵板卡,输入输出支持DVI、VGA、CVBS、HDMI、YPBPR、SDI、HDBase-T、光纤
及3.5mm音频耳机孔等接口,无需任何转接头或者转接线材。

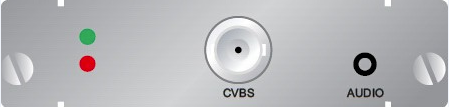

CVBS接口
兼容NTSC3.58、NTSC4.42、PAL和SECAM视频信号 BNC母头 支持3.5MM接口音频输入,支持工
作状态信号灯指示,支持字符叠加标注功能,自动检测无信号输入状态提示
支持分辨率:480i,576i

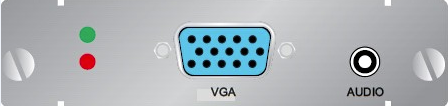

VGA接口
支持RGBHV,RGBS,RGsB,RsGsBs多种格式D-Sub 15针母头,支持3.5MM接口音频输入,支持
工作状态信号灯指示,支持字符叠加标注功能,自动检测无信号输入状态提示
分辨率:1024x768@60hz~1920x1200@60Hz

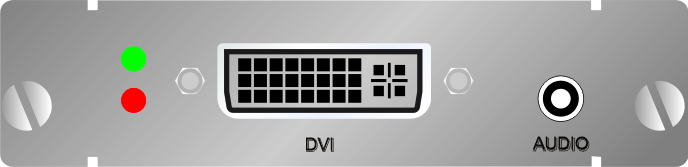

DVI接口
DVI1.0协议,HDCP1.3协议,兼容HDMI1.3标准DVI-I  24+5针母头 支持3.5MM接口音频输入,支持
工作状态信号灯指示,支持字符叠加标注功能,自动检测无信号输入状态提示
分辨率:1024x768@60hz~1920x1200@60Hz

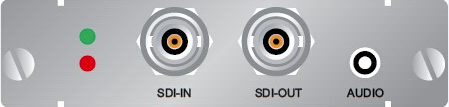

SDI接口
SMPTE424M、SMPTE292M、和SMPTE259M标准 BNC*2母头,双路备份输出 支持3.5MM接口音频
输出,支持工作状态信号灯指示状态,支持无缝瞬切,支持修改输出分辨率,支持拼接功能。
支持SD-SDI、HD-SDI、3G-SDI标准支持1080p高清视频

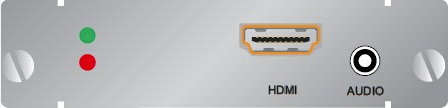

HDMI接口
HDMI1.3协议,HDCP1.3协议,兼容DVI1.0标准 HDMI Type A接口(母头) 支持3.5MM接口音频
环出,嵌入式音频输入,支持工作状态信号灯指示,支持字符叠加标注功能,自动检测无信号
输入状态提示   分辨率:1024x768@60hz~1920x1200@60Hz

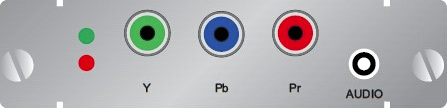

YPbPr接口
格式:EIA-770.2a标准 RCA X3标准端子接口;支持3.5MM接口音频输入,支持工作状态信号灯指示,
支持字符叠加标注功能,自动检测无信号输入状态提示
分辨率:480i,576i,480p,576p,720p,1080i,1080p

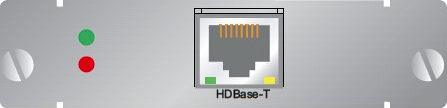

HDBaseT接口
支持HDBaseT1.0协议,HDCP协议;传输距离100M RJ45母头,支持3.5MM接口音频环出,
嵌入式音频输入,支持工作状态信号灯指示,支持字符叠加标注功能,自动检测无信号输入状态提示
分辨率:1024x768@60hz~1920x1200@60Hz

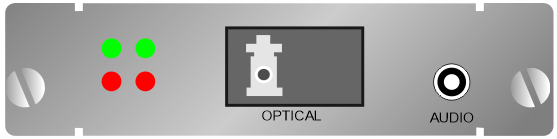

Fibet接口
HDMI1.3协议,HDCP1.3协议,兼容DVI1.0标准;传输距离多模300M,单模2KM LC单芯光纤接头
支持3.5MM接口音频环出,嵌入式音频输入,支持工作状态信号灯指示,支持字符叠加标注功能,
自动检测无信号输入状态提示。分辨率:1024x768@60hz~1920x1200@60Hz



产品特性

Ø   全部输入输出板卡均采用最先进的高速连接器,接口稳定,传输带宽高达12.8Gb/s;
Ø   所有输入输出板卡均带3.5mm音频接口,音频随图像“0”秒切换,、SDI,HDMI,HD-baseT输入
      板卡可通过拨码开关选择音频加嵌解嵌;
Ø   支持输入信号源统一管理,可对每一路不同的输入信号做字符叠加功能,可任意设置字体颜色及位置,
      使字符在全屏范围内任意移动,字符随信号的消失自动消失;
Ø   输出板卡可任意可调20多种分辨率,可以根据实际现场显示终端需求,自定义修改输出分辨率;
Ø   支持输入输出信号自检测功能,可时时检测当前设备的工作状态,可通过绿色信号指示灯快速判断输
      入信号源状态。
