AD数字KVM集中控管方案

睿讯AD数字KVM切换器集中控管方案


一、客户基本需求：

• 机房布局需要四台32口数字KVM分别管理118台服务器；
• 机房内有55个网络设备需要管理；
• 机房或监控室内实现统一的集中管理；
• 保证系统的高容错率，单台KVM设备不影响系统整体运行；
• 采用的KVM管理设备要能保证后续扩容能力。

二、方案综述：

     从用户实际需求出发，我们此次方案采用AD432、串口管理设备ADCM32和集中控管系列产品，
在系统管理人员的统一安排下，操作人员只需登陆KVM系统就能够对服务器/设备以进行设备的各种操作
而不需要来回穿梭于各地机房。提供的系统应已包括所有必备的组件。还满足方案下文所述一些基本要求：

•  技术先进完善；
•  项目实施简单；
•  价格合理；
•  有良好的扩展性。

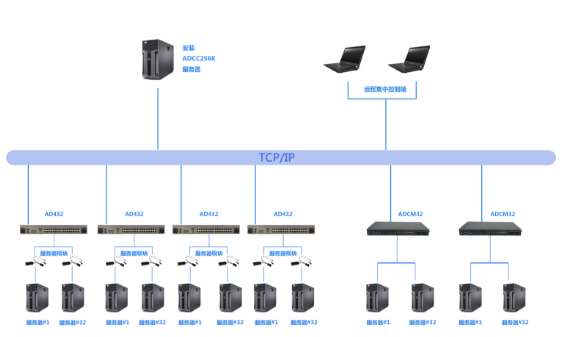

三、网络拓扑图：

四、方案说明：

为了更有效地为用户节约成本，我们在满足用户需求的基础上，为用户提供了下列配置的方案，以供参考。



•  本次方案采用118个AD0600VM-U服务器模块分别连接118台服务器；
•  每32个已连接上服务器的AD0600VM-U服务器模块通过CAT5连接1台AD432切换器；
•  每台ADCM32连接32台网络设备；
•  四台AD432及集中控管ADCC-256加入至局域网内，即可集中管理118台服务器及55台网络设备。
